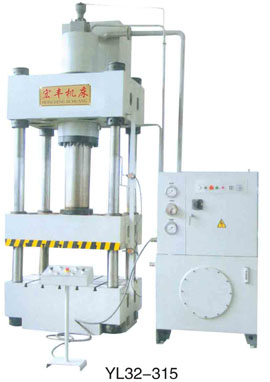

Y32系列四柱液压机
|
性能特点
●三梁四柱式结构,经计算机优化设计,简单、经济、实用。
●液压控制采用插装阀集成系统,动作可靠,使用寿命长,液压冲击小,减少了连接管路与泄露点。
●独立的电气控制系统,工作可靠,动作直观,维修方便。
●采用按钮集中控制,具有调整、手动、半自动三种操作方式。
●可实现定程、定压二种成型工艺,并具有保压延时等功能
●滑块工作压力、行程,根据工艺需要可在规定范围内调整。
●本系列液压机适用于金属材料的拉深、弯曲、翻边、冷挤、冲裁等工艺,还适用于校正、压装、粉末制品、磨料制品,塑料制品以及绝缘材料的压制成型。
技术参数:
规格型号 |
单位 |
YL32-100 |
YL32-160 |
YL32-200 |
YL32-250 |
YL32-315 |
公称压力 |
KN |
1000 |
1600 |
2000 |
2500 |
3150 |
顶出力 |
KN |
190 |
190 |
280 |
280 |
630 |
回程力 |
KN |
165 |
210 |
240 |
260 |
600 |
滑块行程 |
mm |
500 |
560 |
710 |
710 |
800 |
顶出行程 |
mm |
200 |
200 |
200 |
200 |
300 |
最大开口高度 |
mm |
800 |
900 |
1120 |
1120 |
1250 |
滑块高度 |
空程 |
mm/s |
120 |
100 |
120 |
130 |
100 |
工作 |
mm/s |
7~15 |
4~10 |
5~12 |
4~10 |
5~12 |
回程 |
mm/s |
90 |
70 |
95 |
85 |
60 |
顶出速度 |
上升 |
mm/s |
75 |
75 |
80 |
80 |
55 |
退回 |
mm/s |
140 |
140 |
145 |
145 |
145 |
工作台尺寸 |
左右 |
mm |
690 |
800 |
1000 |
1120 |
1260 |
前后 |
mm |
630 |
800 |
940 |
1000 |
1160 |
|
左右 |
mm |
2500 |
2550 |
2650 |
2800 |
3500 |
前后 |
mm |
1430 |
1430 |
1350 |
1400 |
1500 |
地面上高度 |
mm |
3250 |
3210 |
3800 |
3950 |
4600 |
电机功率 |
KW |
7.5 |
11 |
15 |
15 |
22 |
机器总重量 |
Kg |
3700 |
6500 |
9000 |
10300 |
14000 |
|
|
|
|
