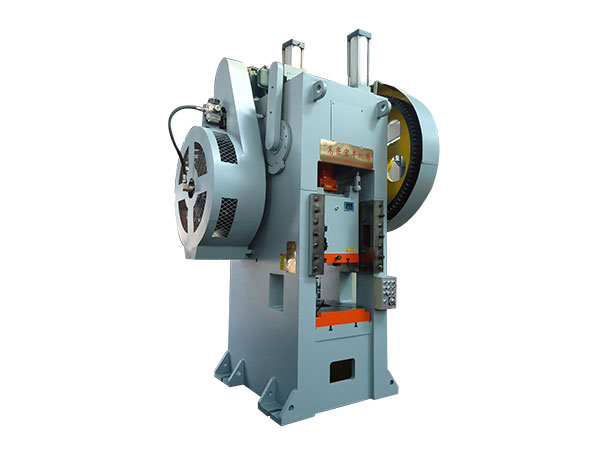

JH31系列闭式热模锻压力机
|
|
JH31-630T-1250T闭式热锻造压力机 技术参数 |
名 称 |
单位 |
JH31-630 |
JH31-800 |
JH31-1000 |
JH31-1250 |
公称力 |
KN |
630 |
8000 |
10000 |
12500 |
滑块行程 |
mm |
300 |
300 |
400 |
400 |
滑块行程次数 |
s.p.m |
30 |
30 |
30 |
30 |
最大装模高度 |
mm |
600 |
700 |
800 |
800 |
最大装模调节量 |
mm |
100 |
120 |
120 |
120 |
滑块中心到机身距离 |
mm |
525 |
525 |
600 |
600 |
立柱间距 |
mm |
1000 |
1000 |
1200 |
1200 |
工作台尺寸(前后×左右) |
mm |
1000×1000 |
1000×1000 |
1200×1200 |
1200×1200 |
工作台孔尺寸 |
mm |
150 |
150 |
150 |
150 |
工作台板厚度 |
mm |
200 |
220 |
240 |
240 |
滑块底面尺寸(前后×左右) |
mm |
850×1000 |
850×1000 |
950×1200 |
950×1200 |
模柄孔尺寸(直径×深度) |
mm |
φ90×120 |
φ90×120 |
φ90×150 |
φ90×150 |
主电机功率 |
kw |
55 |
75 |
90 |
110 |
外形尺寸(前后×左右) |
mm |
2800×2500 |
3500×3890 |
3565×4370 |
3685×4485 |
压力机高度(地面以上) |
mm |
5300 |
5725 |
6520 |
6645 |
整机重量 |
kg |
53000 |
75000 |
85000 |
95000 |
性能特点
●该压力机是近几年锻造行业的理想机型,主要用于中小零件热锻工艺,也可用于连杆、齿轮、轴承环等零部件的锻造。
●机身采用钢板焊接结构,并进行回火处理,刚性强,不变形,钢制斜齿轮传动工作稳定、噪音低。
●设有专用上、下退料装置,提高工效,满足锻造工艺要求。
●进口液压过载保护装置,使用安全可靠,一量闷车可以通过拧开牛卸荷阀上的螺塞放掉缸内油即可解除,省时方便。
●行程速度快,减少了锻件与模具接触时间,从而提高了模具使用寿命以及工作效率。
●机身侧面开有送料口,更加方便了锻件进出工艺。
●意大利气动干式摩擦离合器,双联阀控制,动作平衡,噪音低。润滑系统根据用户需要可配置手动、机动、自动浓油或稀油润滑。
●电动控制系统采用普通继电器和PLC电器控制,供您选择。
技术参数:
规格型号 |
单位 |
JH31-160G |
JH31-200G |
JH31-250G |
JH31-315G |
JH31-400G |
JH31-500G |
公称压力 |
KN |
1600 |
2000 |
2500 |
3150 |
4000 |
5000 |
公称力行程 |
mm |
6 |
8 |
8 |
8 |
10 |
10 |
滑块行程 |
mm |
160/200 |
160/200 |
160/200 |
200/220 |
180/220 |
200/250 |
行程次数 |
次/min |
42 |
40 |
38 |
35 |
35 |
35 |
最大封闭高度 |
mm |
390 |
400 |
450 |
500 |
550 |
500 |
封闭高度调节量 |
mm |
100 |
100 |
100 |
100 |
100 |
100 |
滑块中心到机身距离 |
mm |
345 |
345 |
395 |
460 |
460 |
460 |
工作台板尺寸(前后×左右) |
mm |
690×650 |
690×670 |
750×750 |
900×900 |
900×900 |
900×900 |
两导轨间距离 |
mm |
570 |
570 |
650 |
750 |
850 |
850 |
工作台垫板孔尺寸(厚度×直径) |
mm |
120×φ100 |
120×φ100 |
140×φ100 |
160×φ100 |
180×φ150 |
180×φ150 |
滑块底面尺寸(前后×左右) |
mm |
390×450 |
480×560 |
510×560 |
740×660 |
740×750 |
740×750 |
立柱间距离 |
mm |
690 |
690 |
790 |
920 |
920 |
920 |
模柄孔尺寸(直径×深度) |
mm |
φ75×110 |
φ75×110 |
φ75×110 |
φ75×110 |
φ80×120 |
φ90×120 |
电动机(型号/功率) |
KW |
15 |
18.5 |
18.5 |
37 |
45 |
45 |
外形尺寸(前后×左右×高) |
mm |
1950×
1720×
3400 |
2050×
2040×
3600 |
2300×
2200×
3850 |
2300×
2200×
4350 |
2500×
2350×
4550 |
2700×
2450×
4750 |
重量 |
kg |
13000 |
14000 |
20000 |
25000 |
32000 |
38000 |
|
|
|
|
|
