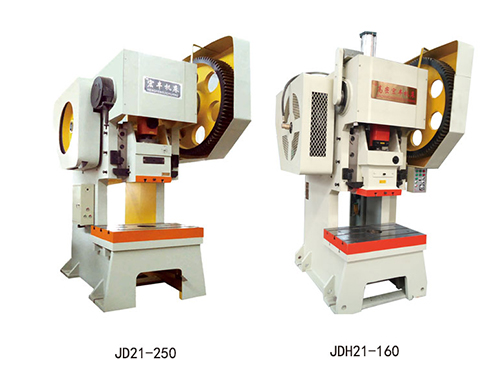

JD21系列开式固定台压力机
|
此系列压力机属通用型开式固定台曲柄压力机
采用整体铸铁机身,不可倾斜,广泛应用于冲孔、落料、弯曲、浅拉伸、成型等冲压工艺。
齿轮二级传动,刚性离合器操作简单。
采用压塌式超负荷保护装置,安全可靠,便于维修。
技术参数:
规格型号 |
单位 |
JD21-63 |
JD21-80 |
JD21-100 |
JD21-125 |
JD21-160 |
JD21-200 |
JD21-250 |
JD21-315 |
JD21-400 |
公称压力 |
KN |
630 |
800 |
1000 |
1250 |
1600 |
2000 |
2500 |
3150 |
4000 |
公称力行程 |
mm |
8 |
9 |
9 |
9 |
8 |
6.5 |
6.5 |
8 |
8 |
滑块行程 |
mm |
120 |
130 |
130 |
130 |
150 |
150 |
150 |
160 |
160 |
行程次数 |
次/min |
50 |
50 |
45 |
45 |
45 |
38 |
38 |
35 |
35 |
最大封闭高度 |
mm |
360 |
380 |
400 |
450 |
450 |
490 |
490 |
580 |
600 |
封闭高度调节量 |
mm |
90 |
100 |
85 |
100 |
100 |
100 |
100 |
130 |
130 |
滑块中心到机身距离 |
mm |
260 |
290 |
325 |
380 |
410 |
410 |
410 |
475 |
475 |
立柱间距离 |
mm |
340 |
350 |
350 |
380 |
700 |
740 |
740 |
500 |
500 |
滑块底面尺寸(前后×左右) |
mm |
260×310 |
260×310 |
260×340 |
345×375 |
370×510 |
370×510 |
370×510 |
500×800 |
500×800 |
模柄孔尺寸(直径×深度) |
mm |
φ50×70 |
φ60×75 |
φ60×80 |
φ70×85 |
φ80×80 |
φ80×80 |
φ80×80 |
φ90×130 |
φ90×130 |
工作台尺寸(前后×左右) |
mm |
480×710 |
560×850 |
600×900 |
650×950 |
710×1120 |
760×1250 |
760×1250 |
900×1400 |
900×1400 |
工作台垫板孔尺寸(厚度×直径) |
mm |
90×φ180 |
90×φ180 |
80×φ180 |
100×φ180 |
120×φ200 |
140×φ250 |
140×φ250 |
160×φ290 |
160×φ290 |
电机功率 |
KW |
5.5 |
7.5 |
7.5 |
11 |
15 |
15 |
18.5 |
18.5 |
22 |
外形尺寸(前后×左右×高) |
mm |
1720×
1295×
2600 |
1820×
1460×
2740 |
1840×
1600×
2950 |
1980×
1510×
2820 |
1980×
1700×
3047 |
2050×
2350×
3700 |
2175×
2550×
3700 |
2680×
2140×
3730 |
2700×
2170×
3750 |
重量 |
kg |
3900 |
5000 |
6500 |
8200 |
13500 |
15500 |
19500 |
24600 |
27400 |
|
|
|
|
