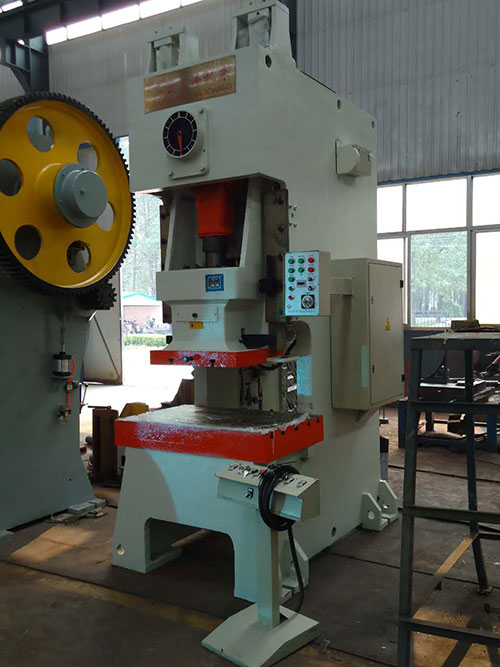

JH21系列开式固定台压力机




    钢板焊接机身，经过回火处理，刚性好，精度温度。

　　A型机采用电磁调速电机调速，行程次数可调。

　　曲轴纵置，结构紧凑，曲轴经调质削磨处理，光洁度好，转动灵活。

　　滑块采用矩形六面导轨，导向精度高。

　　气动双平衡缸，平衡滑块和上模重量，降低冲击和噪音、消除连杆和滑块间隙。

　　整机采用进口PLC集中控制，气路选用进口安全双联阀控制，可实现电动，寸动，单次和连续冲压，动作灵敏，安全可靠。

　　采用进口干式气动摩擦离合器，可根据用户要求，选配过载保护装置或压塌式保险器，自动润滑，变频调速装置。


技术参数：

规格型号 单位 JH21-110
JH21-110A 		JH21-125
JH21-125A 		JH21-160
JH21-160A 		JH21-200
JH21-200A 		JH21-250
JH21-250A 		JH21-315
JH21-315A 		JH21-400
公称压力 KN 1100 1250 1600 2000 2500 3150 4000
公称力行程 mm 5 5 6 6 8 8 8
滑块行程 mm 180 180 180 200 250 250 250
行程次数 s.p.m 45
35~65 		45
35~65 		45
35~55 		40
25~45 		35
25~40 		30
25~35 		35
最大装模高度 mm 350 350 400 450 450 500 500
装模高度调节量 mm 90 90 100 110 110 120 120
滑块中心到机身距离 mm 350 350 390 430 430 470 470
滑块打料杆行程 mm 50 50 60 80 70 70 70
立柱间距离 mm 700 700 810 960 1100 1040 1040
工作台尺寸
（前后×左右） 		mm 680×1070 680×1070 760×1170 840×1400 920×1400 920×1550 920×1550
工作台孔尺寸 mm φ160 φ160 φ220 φ250 φ360 φ360 φ300
工作台板厚度 mm 150 150 150 160 170 170 180
滑块底面尺寸
（前后×左右） 		mm 520×620 520×620 580×700 650×880 650×880 730×1020 730×1020
模柄孔尺寸
（直径×深度） 		mm φ70×85 φ70×85 φ65×95 φ65×90 φ65×90 φ70×90 φ70×90
空气压力 MPa 0.5 0.5 0.5 0.5 0.5 0.5 0.5
气垫顶出力 KN 60 60 80 110 140 140 140
气垫行程 mm 90 90 90 125 125 125 125
主电机功率 KW 11 11 15 18.5 22 30 30
外形尺寸（前后×左右） mm 1790×1300 1790×1300 2265×1420 2480×1645 2700×1700 2700×1700 2700×1795
压力机高度 mm 3250 3350 3380 3520 4135 4135 4235
整机重量 kg 9550 10500 14500 19000 26500 28600 34000
